亜鉛ホウ酸2335

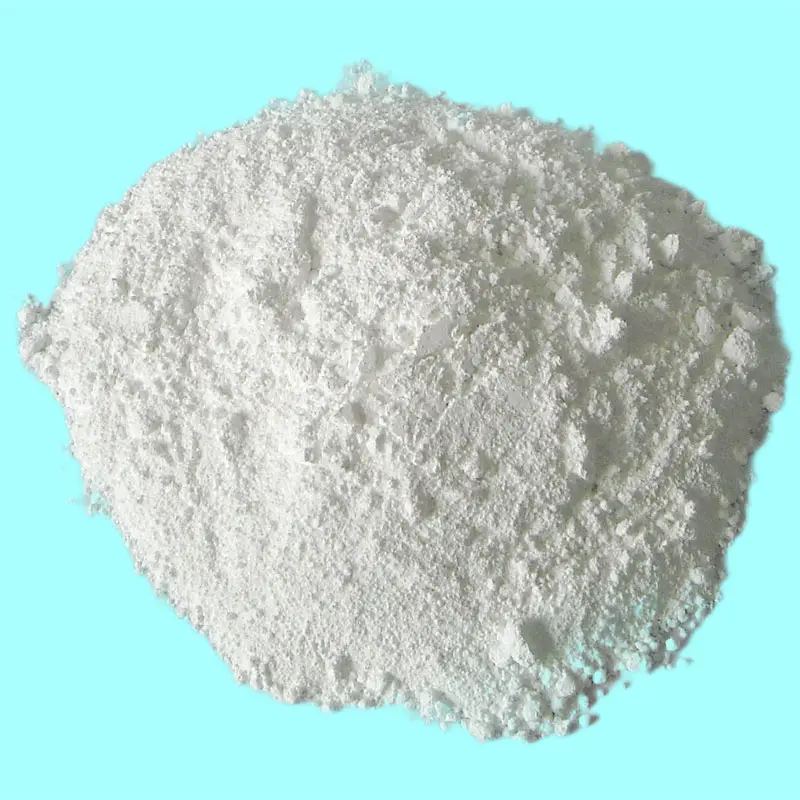

分子量は434.62の分子量で、亜鉛Borate 2335（化学式：2zno・3b₂o₃・3.5h₂o）は、白い結晶粉末無機炎の遅延剤です。

そのコア機能は次のとおりです。

トリプルフレーム遅延メカニズム：320を超えて、結晶水が放出されて熱を吸収して冷却し、酸素と熱断熱用のホウ酸ガラス層を形成します。ハロゲン/ハロゲンを含まない難燃剤と組み合わせると、燃焼鎖反応を触媒および阻害します。

環境の安全性：ハロゲンを含まず、無毒で、重金属のない、ROHS、REACH、GB/T 23669などの国内および国際的な基準に準拠しています。燃焼中の煙毒性レベルはZA1レベルに達します（GB/T 20285）。

幅広い適応性：微粒子サイズ（D50 =3-5μm）、優れた分散性、射出成形、押出、コーティングなどのさまざまなプロセスに適した、5％未満の材料の機械的特性に影響を与えます。

Flame Detrantant Zinc Borate 23335 Flame Detardantの工場価格。亜鉛ホウ酸2335は、塩水、ナイロン、エポキシ、ポリエチレン、ポリプロピレン、ポリエステル、熱可塑性エラストマー、ラバーの煙および離脱抑制剤、およびアンチアース剤としても使用されます。中国の亜鉛ボーテ2335メーカーとして、最高品質の貨物とサービスを提供できます。

物理的および化学的特性

アプリケーションエリア

電子器具：15％亜鉛ホウ酸2335+10％臭素化エポキシ樹脂がABS（テレビケーシング）に加えられ、UL94 V-0（1.6mm）の難燃性評価があり、IEC 62368の安全基準を満たしている125のボール圧力テストに合格しました。

自動車産業：PP（バンパー）では、1：4の比率で水酸化マグネシウムと合計して、合計45％を加えています。材料の曲げ弾性率は92％で、燃焼速度は100mm/min以下です（GB/T 2408に従ってテスト）。

ワイヤとケーブル：PVC断熱層に30％のアンチモンアンチモン酸化物を交換し、12％の亜鉛ホウ酸塩2335を追加し、煙密度を55％減らし、酸素指数を34％増加させ、GB/T 17651.2煙密度テストに合格します。

産業ゴム部品：ニトリルゴム（NBR）シールに8％を追加すると、油抵抗性（120×72H容量変化率15％）と難燃性（垂直燃焼V-1レベル）を同期させ、石油化学シーンに適しています。

鋼構造の耐火コーティング：超薄いコーティングには、主な炎除去剤（25％の追加量）として使用されます。コーティングの厚さが1.5mmの場合、耐火性の制限は1.5時間に達し、表面抵抗率は1×10¹²ωを超えます（GB/T 5907.1で定義）

木製プラスチックコンポジット（WPC）：PVC/木製粉システムに10％を追加し、燃焼グレードがGB 8624 B1に達し、アンチエイジングパフォーマンス（500H紫外線後の色差e≤3）が30％増加します。

リチウムバッテリー炎遅延剤：電解質添加剤に2％ナノサイズの亜鉛亜鉛2335を分散させると、バッテリーの熱暴走温度が20℃、自己消滅時間<5s（UL 94 V-0レベル）を遅らせることができます。

航空宇宙材料：エポキシ樹脂ベースの複合材料に5％を追加し、燃焼中の煙生産（SPR≤0.05m²/s）および毒性（CO生成≤500ppm）を25.853の基準を満たしています。

注文するためにすぐにお問い合わせください！

1日24時間、週7日連絡してください。
